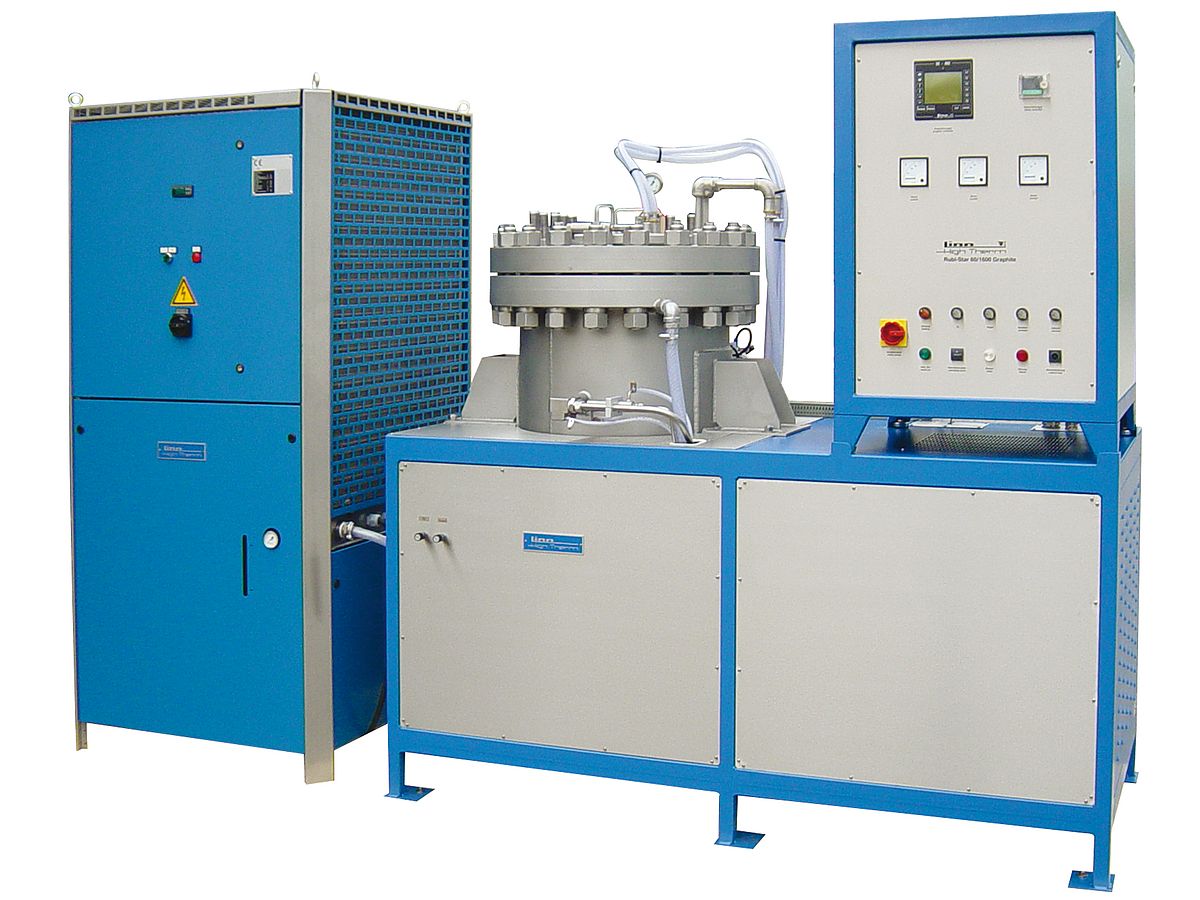

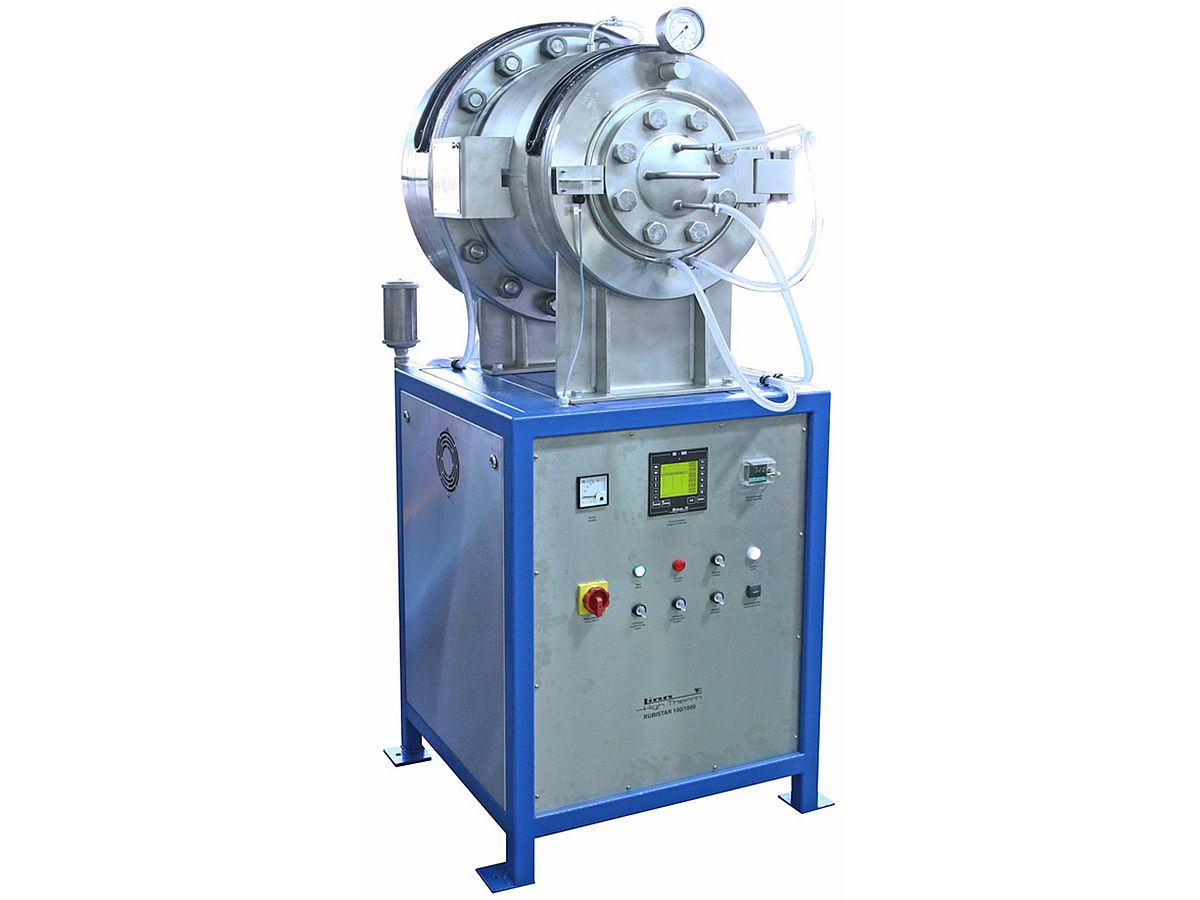

Печь серии FKH/GKH/Rubistar

Максимальная температура до 2200 °C

Камерная печь, с высоким давлением, водоохлаждаемым автоклавом, изолированная поликристаллическим волокном и AL2O3, газоплотная и вакуумплотная, максимальная температура печи 2200°C, максимальное давление до 200 бар

Область применения:

кальцинирование, термообработка драгоценных камней, графитизация, термообработка, плавка, окисление, спекание

Важные характеристики:

Горизонтальный, сертифицированный и проверенный с помощью Объединения технического надзора автоклав с внешним водяным охлаждением
Загрузка материала с помощью специальной двери, находящейся на передней стороне печи
Максимальная температура до 2200°C
Максимальное давление до 200 бар
Встроенная резервная мощность для достижения точности температуры и регулирования
Регулятор SE 502
Высококачественный дизайн из нержавеющей стали
Качество Made in Germany
Простое управление и эксплуатация
Надежная конструкция (аварийное падение давления, газовая продувка)

Мы делаем возможным:

Фирма Linn High Therm – специалист адаптировать свою продукцию согласно желанию клиента. Пожалуйста, сообщите нам, если Вам необходимо видоизменение стандартного предложения. Мы сделаем все, чтобы исполнить Ваше желание.

Опции:

Различные системы регулирования
Аварийное охлаждение водой
Теплообменник охлаждающей воды
Программное обеспечение для абсолютного контроля и протоколирования с помощью ПК
Вакуумный блок
Система обнаружения газа для надежного режима режима работы при использовании горючих и взрывоопасных газов
Факельное приспособление с контролем пламени для надежного режима работы при использовании горючих и взрывоопасных газов
Источник бесперебойного питания

Технические требования к изделию

Размеры:

Серия	Максимальная температура в °C	Максимальное давление в бар	Атмосфера в печи	Объем в л.	Полезное пространство (Ш x Г x В) в мм	Приблизительная мощность нагревав кВт
FKH-100x160/120/1000 (Rubistar 100/1000)	1000	100	Воздух, аргон, азот	2.0	100 x 120 x160	8
FKH-100x160/120/1800 (Rubistar 50/1800)	1800	50	Воздух, аргон, азот	2.0	100 x 120 x160	8
GKH-100/120/2200	2200	200	Аргон	1.0	dia. 100 x 120	10
FKH-170x160/200/1000 (Rubistar 100/1000)	1000	100	Воздух, аргон, азот	5.4	170 x 200 x160	10
FKH-170x160/200/1800 (Rubistar 50/1800)	1800	50	Воздух, аргон, азот	5.4	170 x 200 x160	10
GKH-130/150/2200	2200	200	Аргон	2.0	dia. 130 x 150	15

Техническая характеристика

Корпус печи

Корпус печи состоит из нержавеющего автоклава до 200 бар и установлен на опорной раме из C-образного стального профиля. Снаружи автоклав охлаждается водой. Печь, а также элементы, имеющие отношение к безопасности, сертифицированы и проверены с помощью Объединения технического надзора. Отличительной чертой печи является дизайн, удобный для пользователя.

Изоляция

Внутренняя изоляция состоит, исключительно, из энергосберегающего волокна. Для этого, в основном, используют пластины из оксида алюминия и алюмосиликатное волокно, за исключением печи, работающей при температуре 2200°C. Эта печь имеет изоляцию из графита. Благодаря тонкостенным, плохо аккумулирующим тепло материалам, возможно быстрое время нагрева и охлаждения. Ремонт печи можно производить с обратной стороны автоклава.

Нагрев

Печь нагревается за счет нагревательных элементов из MoSi₂ или из графита.Эти элементы находятся на внешней стороне изоляционного слоя и включаются в одной зоне. Нагревательные элементы приводятся в движение с помощью трансформаторов и электронного нагрузочного реле / тиристорного регулятора.

Система управления и регулирования

Система управления и регулирования с силовым блоком расположена в опорной раме, которая является опорой для автоклава и печи:

Предохранительный регулятор для защиты нагрева и изоляции

Трехфазный тиристорный регулятор для регулировки мощности

Промежуточный трансформатор

Счетчик часов эксплуатации

Гибко программируемая АСУ (SE 502 от фирмы Stange)

Технические характеристики изделия

Группа товарных изделий:	серия
Режим эксплуатации:	периодический режим
Конструктивное исполнение:	печь
Конструкция:	камерная печь, лабораторная печь
Максимальная температура (°C):	2200
Нагрев:	электрический нагрев
Метод нагрева:	нагрев сопротивлением
Атмосфера:	воздух, защитный газ, избыточное давление, вакуум
Область применения:	кальцинирование, термообработка драгоценных камней, графитизация, термообработка, плавка, окисление, спекание
