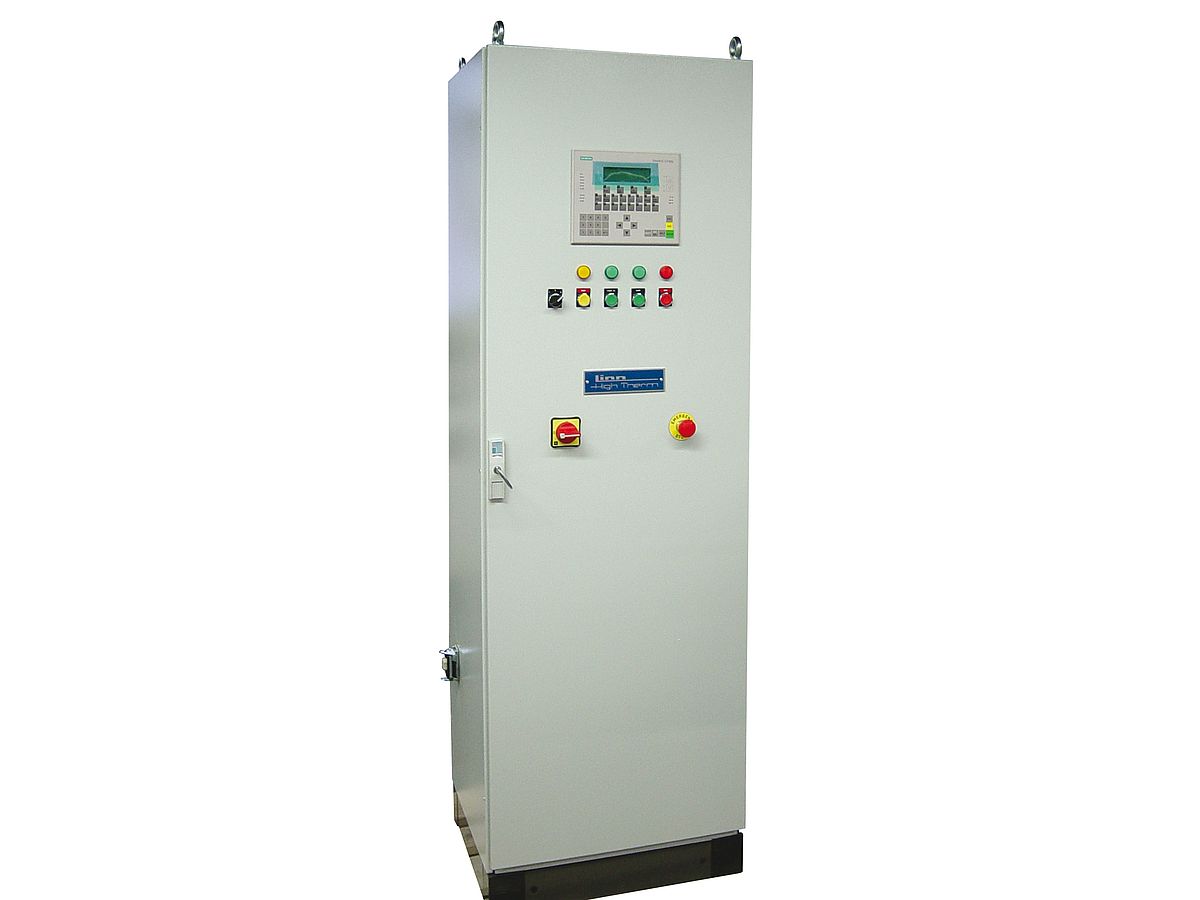

Печь серии MFG

Максимальная температура до 0 °C

Среднечастотный генератор, 10 квт – 1мвт, 5 - 100 кгц

Область применения:

активирование, литье, выращивание кристаллов, химическое осаждение из газовой фазы (CVD-процесс), кристаллизация, ковка, термообработка драгоценных камней, клеевое соединение, графитизация, закалка, термообработка, плавка во взвешенном состоянии, плавка, предварительный подогрев, волочение, переплавка, подготовка проб для спектроскопии, горячая запрессовка, мягкая пайка, отжиг для снятия напряжений, нанесение защитного слоя на поверхность, закалка с последующим отпуском

Важные характеристики

Используют для нагрева электропроводящих материалов, закалки, отжига, пайки, сварки, склеивания, нагрева поковки, плавки, предварительного нагрева и нагрева подложкодержателей (графита, SiC и.т.д)

Особенно хорошо подходит для нагрева материалов с высокой проводимостью (стали, Al, Cu, Ag и.т.д), а также для других немагнитных металлов.

Среднечастотные промышленные преобразователи частоты переменного тока

Среднечастотные области выходной мощности стандартной серии до 400 кВт, по запросу до 1 мВт

Siemens S7-300 программируемый логический контроллер с сенсорным экраном

Высокая энергоэффективность

Высокая воспроизводимость процесса нагрева

Экологически чистая

Простое управление

Мы делаем возможным

Фирма Linn High Therm – специалист адаптировать свою продукцию согласно желанию клиента. Пожалуйста, сообщите нам, если Вам необходимо видоизменение стандартного предложения. Мы сделаем все, чтобы исполнить Ваше желание.

Опции

Дополнительный выходной адаптер

Индукционная катушка согласно требованию клиента

Регулировка температуры пирометром

Безопасная регулировка температуры пирометром

Теплообменник охлаждающей воды

Различные вакуумные системы

Газовая продувка

Технические требования к изделию

Размеры

Тип	MFG-10	MFG-20	MFG-30	MFG-50	MFG-80	MFG-100
СЧ-выходная мощность (кВт)	10	20	30	50	80	100
Рабочая частота, оптимальный режим работы (кГц)	10 - 100	8 - 100	8 - 100	8 - 80	5 - 70	3 - 70
Реактивная мощность реактора (кВАр)	50 - 300	100 - 600	150 - 900	125 - 1500	400 - 2400	500 - 3000
Сетевое подключение	3x400 В/50 Гц 12 ква	3x400 В/50 Гц 24 ква	3x400 В/50 Гц 36 ква	3x400 В/50 Гц 60 ква	3x400 В/50 Гц 96 ква	3x400 В/50 Гц 120 ква
Охлаждающая вода (4 - 6 бар)	10 л/мин	15 л/мин	20 л/мин	30 л/мин	50 л/мин	60 л/мин
Размеры СЧ-деталей (ш x в x г) (мм)	280x250x550	280x250x550	280x250x550	280x250x550	280x250x550	280x250x550
Регулирующий блок размеры^) (ш x в x г) (мм) ) Компактная установка имеет подобные размеры	520x1350x530	600x1900x500	600x1900x500	600x1900x500	800x1900x500	800x1900x500
Вес блока управления/ выходного адаптера в кг	60/5-20	120/10-30	130/10-30	180/20-50	260/25-60	300/30-70
Компактная установка в кг	65-80	130-150	140-160	200-250	285-320	330-370

Техническая характеристика

Элементы изображения (ЖК-индикатор)

Рабочая мощность на данный момент

Рабочая частота

Постоянный ток

Время нагрева

Превышение температуры охлаждающей воды

Незначительный поток охлаждающей воды

Элементы системы управления

Главный выключатель

Кнопка „пуск“ и „стоп“

Панель управления программируемого логического контроллера Simatic S7

Кнопка сброса

Функции обеспечения надежности

Защита от потока охлаждающей воды

Термозащита от охлаждающей воды

Отключение перегрузки: постоянного и СЧ-тока

Ограничение полосы частот

Сетевая подача энергии

Сетевая подача энергии осуществляется за счет трех быстрых полупроводниковых предохранителей.

Элемент выпрямителя тока

Элемент выпрямителя тока состоит из переменного диодного моста, ячеек фильтра и ограничительной схемы постоянного тока.

Элемент для преобразователя частоты переменного тока

Элемент для преобразования частоты переменного тока состоит из: конденсаторов колебательной цепи, блоков биполярных транзисторов с изолированным затвором, СЧ-выходных присоединительных элементов и регулирования. Конденсаторы и трансформатор колебательной цепи установлены в отдельном корпусе и соединены с преобразователем частоты переменного тока гибкими кабелями и патрубками системы охлаждения, максимальная длина которых составляет 4 метра.

Регулировка

Переобразователь частоты переменного тока полностью регулируют с помощью системы Simatic S7 System с сенсорным экраном. Панель управления служит для того, чтобы вводить рабочие параметры и управлять установкой. С помощью специального разъема можно управлять генератором приборами, находящихся на расстоянии. Важные рабочие данные, включая сообщения об ошибках выводятся на ЖК – дисплей панели управления. В качестве специальной опции мы может предложить преобразователи частоты переменного тока с двумя различными рабочими частотами для альтернативной работы.

Технические характеристики изделия

Группа товарных изделий:	серия
Режим эксплуатации:	периодический и непрерывный режим
Конструктивное исполнение:	генератор
Конструкция:	тигельная печь, установка для оплавления, лабораторная печь, установка для переплавки
Максимальная температура (°C):
Нагрев:	электрический нагрев
Метод нагрева:	индукционный нагрев
Атмосфера:	воздух, защитный газ, избыточное давление, вакуум
Область применения:	активирование, литье, выращивание кристаллов, химическое осаждение из газовой фазы (CVD-процесс), кристаллизация, ковка, термообработка драгоценных камней, клеевое соединение, графитизация, закалка, термообработка, плавка во взвешенном состоянии, плавка, предварительный подогрев, волочение, переплавка, подготовка проб для спектроскопии, горячая запрессовка, мягкая пайка, отжиг для снятия напряжений, нанесение защитного слоя на поверхность, закалка с последующим отпуском
